יחידת סינון FFU

יחידת סינון FFU – תפקידה וחשיבותה

יחידת סינון FFU – FAN FILTER UNIT – הינה יחידת מפוח מסנן עצמאית בעלת מנוע AC או EC המיועדת לשימוש בחדר נקי / יחידה למינארית / חופות ועוד. יחידות סינון אוויר אלו כוללות מסנן מוקדם ומסנן אבסולוטי (HEPA או ULPA), והן בעלות רמות רעש נמוכות. כמו כן, בכל יחידת סינון אוויר ניתן לווסת מהירות בצורה עצמאית או דרך מערכת בקרה משותפת, והיא מגיעה בגדלים שונים בהתאם לדרישות ותנאי השטח. יחידות FFU מוזילות משמעותית את צריכת האנרגיה בתחום מיזוג האוויר.

מיזוג אוויר לחדר נקי: יחידות FFU טכנולוגיית הסינון המתקדמת לאווירה מבוקרת ונקייה

חדרים נקיים דורשים דיוק מרבי, המושג באמצעות מערכת מיזוג אוויר לחדר נקי מתוחכמת. ליבת המערכת היא יחידת ה-FFU ( יחידת סינון מתקדמת) המבטיחה זרימת אוויר למינארית וסילוק חלקיקים יעיל. אנו ב ,CLEANFLOW- כמומחים בתחום, מספקים יחידות סינון איכותיות,(נציגים בלעדיים של חברת ACDT) כולל יחידות סינון מיוחדות דקות (בגובה נמוך), ומציעים פתרונות מותאמים אישית המשפרים משמעותית את ביצועי החדר הנקי שלכם ועמידה בתקנים המחמירים ביותר.

מהי יחידת FFU ולמה היא חיונית לחדר נקי?

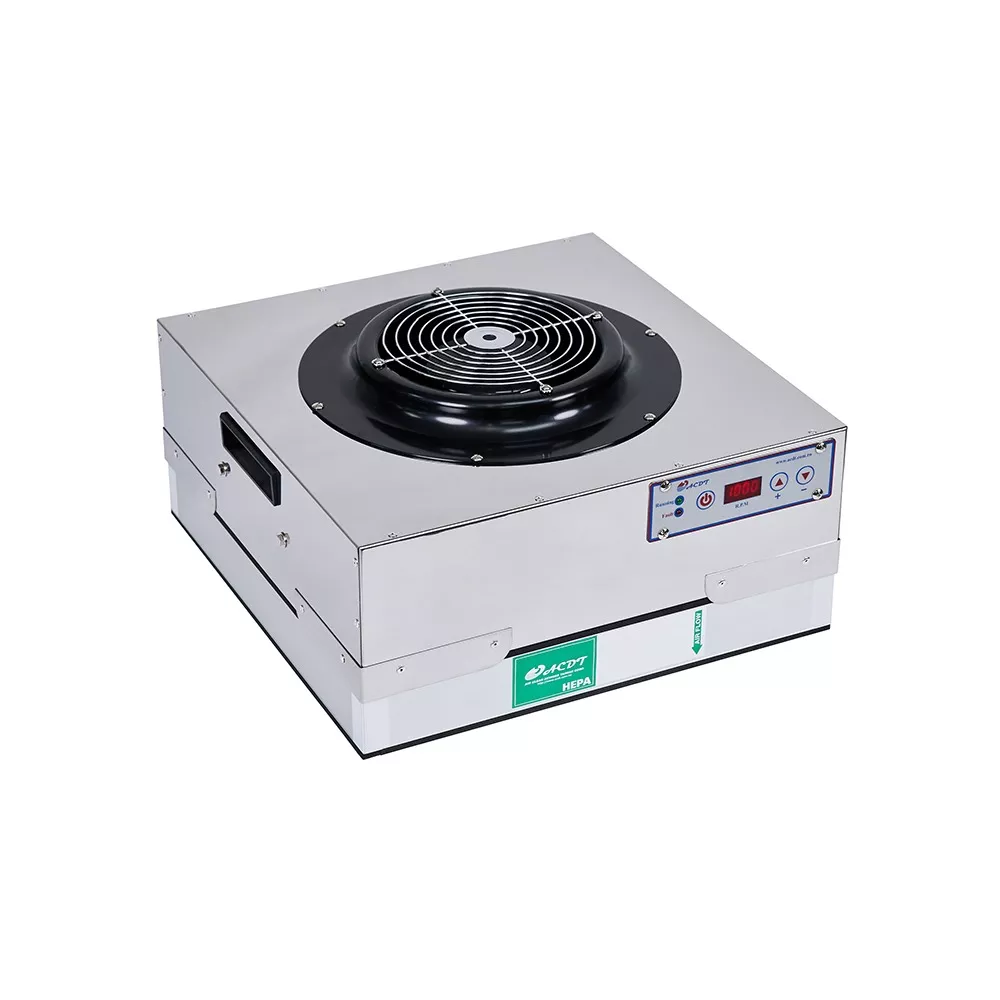

יחידת FAN FILTER UNIT – FFU היא למעשה מערכת קומפקטית ומודולרית המשלבת בתוכה מפוח לסינון חלקיקים (Fan) ומסנן (Filter) ומכאן שמה. ה- ffu fan שואב אוויר מהסביבה, דוחף אותו בלחץ מבוקר דרך מסנן בעל יעילות גבוהה (לרוב מסוג HEPA או ULPA) ומפיץ אוויר נקי ומסונן לחלל החדר הנקי.

המבנה הבסיסי של יחידת FFU:

מפוח (Fan): לרוב מסוג EC (Electronically Commutated) המאפשר בקרת מהירות מדויקת, חיסכון אנרגטי משמעותי, ויכולת להתמודד עם עומס המסנן המשתנה.
מסנן HEPA/ULPA: רכיב קריטי המסוגל ללכוד 99.97%-99.9995% מהחלקיקים בגודל 0.3 מיקרון ומעלה (ומסנני ULPA אף חלקיקים קטנים יותר), ומבטיח שהאוויר הנכנס לחדר נקי עומד בתקנים הנדרשים.
מעטפת: שלנו מנירוסטה עשויה לרוב מאלומיניום או פלדה מגולוונת, המספקת אטימה מושלמת למניעת מעקפים (By-pass) של האוויר הלא מסונן ומבנה יציב להתקנה בתקרה.

תפקיד יחידות הסינון בחדר הנקי

התקנת יחידות FFU היא קריטית לעיצוב חדר נקי מודרני, במיוחד במבנים שבהם נדרשת רמת ניקיון גבוהה (ISO Class 3-5).

מה היחידה יוצרת? יחידת ה- FFU יוצרת זרימת אוויר למינארית אחידה (Laminar Flow). זרימה זו מורידה את האוויר המטוהר בצורה אנכית ומבוקרת אל רצפת החדר, "שוטפת" את המזהמים והחלקיקים ומכוונת אותם החוצה דרך פתחי יניקה. משמעותה עבור החדר הנקי היא סביבה מבוקרת, הומוגנית ונקייה שבה ניתן לבצע תהליכים רגישים.
מה היחידה מונעת? יחידת ה-FFU מונעת הצטברות חלקיקים, זיהום צולב ומערבולות אוויר שיכולות להחזיר חלקיקים שכבר שקעו חזרה לאוויר. היא מבטיחה עמידה ברמות הניקיון הנדרשות, ובכך מונעת פגמים במוצרים, זיהום של תרביות או חומרים, וקנסות הנובעים מאי-עמידה בתקנים.

מי צריך להשתמש ב FFU ותקנים רלוונטיים לשימוש

יחידות FFU נדרשות בכל תעשייה הדורשת סביבת ייצור או מחקר מבוקרת וסטרילית.

תעשייה	היישום המרכזי	תקן רלוונטי לדוגמה
אלקטרוניקה	ייצור שבבים, מעגלים מודפסים ומיקרו-אלקטרוניקה.	ISO Class 3-5
פרמצבטיקה	ייצור תרופות, חיסונים וחומרים סטריליים.	EU GMP Grades A-D, FDA
ביוטכנולוגיה	מעבדות מחקר, גידול תרביות וייצור ביו-פרמצבטי.	ISO Class 5-7
רפואה	חדרי ניתוח, חדרי IVF ומעבדות רפואיות.	ASHRAE, ISO Class 7-8

חשוב! יחידות ה-FFU שאנחנו בחברת CLEANFLOW משווקים, עונות על דרישות התקנים המחמירים ביותר, כולל ISO 14644 (המסווג רמות ניקיון לפי מספר וגודל החלקיקים המותרים), EU GMP (לתעשיית התרופות האירופאית) וכן US Federal Standard 209E.

סוגי יחידות לפי גדלים, צורות ועוצמות

המודולאריות של יחידות FFU מאפשרת להתאים אותן למגוון רחב של חדרים נקיים ויישומים. הבחירה ביחידה מתאימה תלויה בצרכים הספציפיים, כגון רמת הניקיון הנדרשת, גובה התקרה והתקציב.

יחידות FFU סטנדרטיות

גדלים נפוצים: 60×120 60X60 ס"מ או 120×120 ס"מ (מותאמים לגודל אריחי התקרה הנפוצים).
גובה: 45-60 ס"מ.
עוצמות ומהירויות: מאפשרות טווח רחב של ספיקות אוויר (CFM – Cubic Feet ,(per Minute הנשלטות על ידי בקר מובנה.
מתאימים ל: חדרים נקיים סטנדרטיים עם גובה תקרה מספק.

יחידות סינון דקות (בגובה נמוך) – פיתוח ייחודי של CLEANFLOW

בשנים האחרונות, פיתחנו ב- CLEANFLOW דור יחידות סינון דקות במיוחד, המכונות "Slimline FFU".

גובה נמוך: פרופיל בגובה של כ-30 ס"מ בלבד (או אף פחות).
הבדל מהותי: הן מציעות את אותה איכות סינון ועוצמת זרימת אוויר כמו יחידות סטנדרטיות, אך דורשות פחות שטח בתקרת החדר הנקי.
מתאימות ל: חללים עם מגבלות גובה (תקרות נמוכות), פרויקטים של שדרוג חדרים קיימים, או במקרים בהם נדרשת גמישות רבה בתכנון.

סוגי מסננים לפי גדלים וחומרים

המסנן הוא ליבת הניקיון. ישנם שני סוגים עיקריים של מסנני יעילות גבוהה המשמשים ביחידות FFU:

1. HEPA (High Efficiency Particulate Air):

יעילות: H13 (99.95%) או H14 (99.995%) ללכידת חלקיקים בגודל 0.3 מיקרון.
מתאים ל: רוב היישומים התעשייתיים והמעבדות (ISO Class 6-8).

2. ULPA (Ultra-Low Penetration Air):

יעילות: U15 (99.9995%) או U17 (99.99995%) ללכידת חלקיקים קטנים יותר, לעיתים עד 0.1 מיקרון.
מתאים ל: יישומים קריטיים במיוחד, כגון ייצור מוליכים למחצה וחדרי IVF (ISO Class 3-5).

הבדלים בחומרים ובגדלים:

חומר המסנן (Media) לרוב עשוי מסיבי זכוכית מיקרוסקופיים.
המעטפת: חומר המעטפת של ה-FFU והמסנן יכול להיות אלומיניום, פלדה מגולוונת או נירוסטה. הנירוסטה נדרשת במיוחד בתעשיית המזון, התרופות ובתי החולים, בשל עמידותה בפני קורוזיה ואפשרות הניקוי הקפדנית (סטריליזציה).
גדלים: גודל המסנן נקבע לפי גודל יחידת ה- FFU(לדוגמה, 610×1220 מ"מ).

פרמטרים לרכישה חכמה: מה צריך לבדוק לפני שקונים יחידת FFU

רכישת יחידת FFU היא השקעה לטווח ארוך. על מנת להבטיח שהפתרון ישרת אתכם בצורה מיטבית, יש לבחון את הפרמטרים הבאים:

סוג מנוע: מנועי EC מודרניים הם חובה. הם מאפשרים חיסכון אנרגטי של עד 30% לעומת מנועי AC ישנים, בקרת מהירות מדויקת ואורך חיים ארוך יותר.
פרופיל היחידה (גובה): אם קיימת מגבלת גובה, יש לבחור ביחידות סינון דקות (בגובה נמוך).
יעילות הסינון הנדרשת: ודאו שהיחידה מגיעה עם מסנן HEPA H14 או ULPA U15/U17 בהתאם לרמת הניקיון המוגדרת בתקן (ISO Class).
רמת הרעש: בדקו את נתוני הרעש של היחידה בנקודת העבודה המרכזית (לרוב נמוך מ-50-55 (dBA סביבת עבודה שקטה חשובה לנוחות העובדים.
מערכת בקרה: העדיפו יחידות עם מערכת בקרה חכמה שמאפשרת שליטה מרחוק, ניטור לחץ דיפרנציאלי והתממשקות קלה למערכת (Building Management System) של המבנה.
התאמה אישית: האם הספק מסוגל לספק מידות מותאמות או חומרים מיוחדים (כמו נירוסטה) במידת הצורך?

תחזוקה נכונה ובדיקות הכרחיות עבור יחידות FFU

תחזוקה נכונה של יחידת FFU חיונית לשמירה על רמת הניקיון בחדר ועל תוחלת החיים של המערכת כולה.

בעיות נפוצות ופתרונות:

הבעיה	הגורם הסביר	הפתרון המומלץ
ירידה בספיקת האוויר (ACH)	סתימה או עומס יתר של המסנן.	החלפת המסנן או ניקוי קדם-מסנן (אם קיים).
עלייה בצריכת החשמל/רעש	כשל במפוח ה-ffu fan (במיוחד במנועי AC ישנים) או לכלוך.	בדיקת המפוח, מעבר למנועי EC חסכוניים.
קריאה חריגה בבדיקת DOP	דליפה במערכת האיטום או במסנן.	בדיקת אטימות (Leak Test) ותיקון נקודת הדליפה או החלפת המסנן.

סוגי בדיקות והתדירות שיש לבצע אותן:

בדיקת אטימות מסנן: (DOP/PAO Test) יש לבצע בדיקה זו לפחות פעם בשנה או לאחר כל החלפת מסנן. הבדיקה מוודאת שאין "מעקפים (Bypass) "של אוויר לא מסונן דרך המסנן או המסגרת.
מדידת מהירות אוויר וזרימה: כל 6-12 חודשים: בדיקה זו מוודאת שהיחידה מספקת את ספיקת האוויר הנדרשת לשמירה על מספר החלפות האוויר בשעה (ACH) בהתאם לתקן הנדרש.
מדידת רעש ורטט: מומלץ לבצע כחלק מהסמכה שנתית. רעש או רטט חריגים יכולים להצביע על כשל מכאני מתקרב במפוח לסינון חלקיקים.

חברת CLEANFLOW מציעה שירות חדר נקי מקיף הכולל הסמכה תקופתית מלאה, בדיקות DOP מוסמכות ושירותי תחזוקה.

למה משתלם לקנות יחידות FFU ב-CLEANFLOW?

CLEANFLOW היא חברה בעלת ניסיון רב בתכנון, בנייה, והקמת חדרים נקיים, מנדפים ופתרונות בתחום האווירה הנקייה והנידוף. אנו מתמחים בהבנה מעמיקה של הצרכים הייחודיים של כל לקוח, החל מתעשיית הפרמצבטיקה והאלקטרוניקה ועד לחדרי IVF ותעשיית הקנביס.

הייחודיות של CLEANFLOW

מה שמבדיל אותנו מחברות אחרות הוא השילוב בין מומחיות טכנית לבין פתרונות מותאמים אישית ואיכות ללא פשרות:

יחידות סינון דקות: אנו מובילים בפיתוח ושיווק יחידות סינון דקות במיוחד המאפשרות גמישות תכנונית חסרת תקדים וחיסכון במקום.
פתרונות כוללים: אנו מספקים פתרון מלא (Turn-Key Project) – מתכנון חדר נקי מאפס ועד הסמכה ושירות חדר נקי שוטף.
שירות רב-תחומי: אנו משרתים את כל ענפי התעשייה: תעשיה ביטחונית, פרמצבטיקה, ביוטכנולוגיה, בתי חולים, מעבדות מחקר, ועוד.
שיווק ומכירת מסננים: אנו משווקים ומייצרים מסננים בכל הסוגים והיעילות לאוויר, מה שמבטיח איכות מקסימלית ותמיכה רציפה.

אנו שמים לעצמנו כמטרה לשרת את לקוחותינו בצורה הטובה ביותר, ולתת מענה ופתרון לכל דרישה ובקשה בתחום. בזכות הניסיון וההתמחויות שלנו, אנו יכולים לתכנן, לספק ולהתקין עבורכם את פיתרון מיזוג האוויר לחדר נקי האופטימאלי, שיבטיח עמידה בתקנים וביצועים גבוהים לאורך שנים.

לייעוץ מקצועי ללא התחייבות, תכנון מותאם אישית של יחידות FFU והצעת מחיר, אנו מזמינים אתכם ליצור איתנו קשר עוד היום בטלפון 074-7945353 או דרך עמוד צור קשר. נשמח להעמיד לרשותכם את הידע הרב שלנו.

שאלות ותשובות נפוצות

1. מה ההבדל העיקרי בין יחידת FFU למערכת מיזוג אוויר רגילה לחדר נקי (AHU)?

יחידת FFU היא מערכת מודולרית ומבוזרת הכוללת מפוח לסינון חלקיקים ומסנן, ומותקנת ישירות בתקרת החדר. תפקידה העיקרי הוא לייצר זרימת אוויר למינרית ישירה בתוך החדר ולנקות את האוויר הממוחזר.

מערכת מיזוג אוויר רגילה (AHU – Air Handling Unit) היא מערכת מרכזית וגדולה יותר, הממוקמת לרוב מחוץ לחדר, ותפקידה העיקרי הוא לשלוט על טמפרטורה, לחות ועל הלחץ הדיפרנציאלי בחדר, תוך שהיא מזינה אוויר טרי ומסונן ראשונית ליחידות ה-FFU או לפתחי האספקה המרכזיים.

2. כיצד CLEANFLOW מבטיחה שה FFU– עומד בתקנים הנדרשים (כמו ISO Class 5 )?

אנו מבטיחים עמידה בתקנים באמצעות שני שלבים עיקריים:

1.בחירת רכיבים קפדנית – אנו משתמשים במסנני ULPA בעלי יעילות גבוהה
( U15 ומעלה) ובמנועי EC מבוקרים.

2.בדיקות מוסמכות לפני אספקה והתקנה – כל יחידת FFU עוברת בדיקות איכות קפדניות במפעל, ובעת ההתקנה אנו מבצעים הסמכה מלאה לחדר נקי הכוללת בדיקות DOP (בדיקת אטימות המסנן) ומדידות פיזור ומהירות אוויר, כדי לוודא שמתקבל ה-ACH וזרימת האוויר הנדרשת לרמת ISO Class 5 .

3. האם ניתן לשדרג חדר נקי קיים באמצעות יחידות ?FFU

בהחלט. אחד היתרונות הגדולים של יחידות FFU הוא המודולריות שלהן. ניתן להוסיף יחידות FFU בקלות לתקרה קיימת כדי לשפר את רמת הניקיון (למשל, מ ISO Class 7 ל-ISO Class 6) או ליצור אזורים נקיים יותר .(Mini-Environments) אנו ב-CLEANFLOW מתמחים במיוחד בשדרוג חדרים קיימים באמצעות יחידות סינון דקות (בגובה נמוך), המאפשרות התקנה פשוטה ומהירה גם במבנים עם מגבלות גובה.

4. מדוע כדאי לי לפנות ל- CLEANFLOW לקבלת שירותי תחזוקה ובדיקות תקופתיות ל-FFU?

CLEANFLOW מציעה חבילת שירות מלאה שאינה מסתכמת רק באספקת המוצר. אנו מתמחים בשירות חדר נקי ובהסמכה תקופתית.

הניסיון שלנו מבטיח זיהוי ותיקון מהיר של בעיות, החלפת מסננים איכותיים בזמן הנכון (תוך שימוש במסננים שאנו משווקים ומכירים היטב), וביצוע בדיקות DOP/PAO מוסמכות על ידי צוות מיומן. פנייה אלינו מבטיחה שתקינות ה- FFU והעמידה בתקנים נשמרת לאורך כל חיי המערכת, ומאפשרת לכם להתמקד בעבודתכם.
